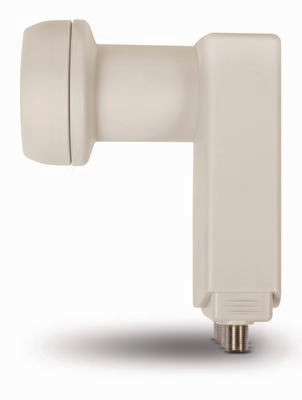

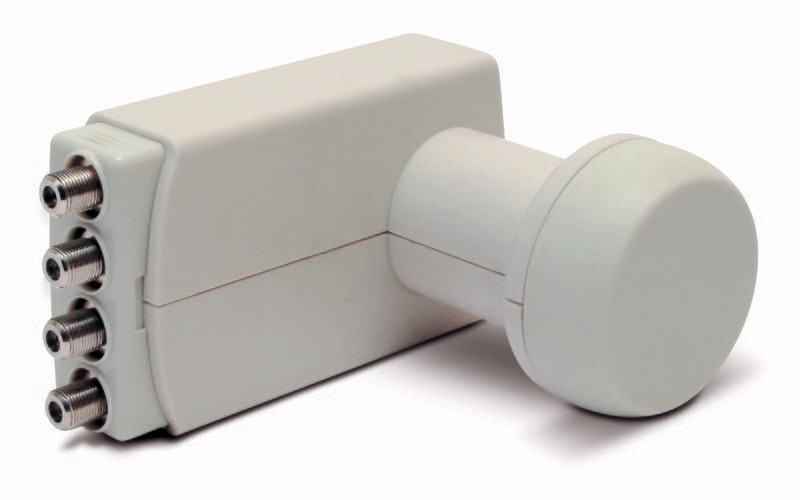

TechniSat Universal-Quattro-Switch-LNB

TechniSat Universal-Quattro-Switch- LNB 0007/8980

zum Betrieb ist kein Multischalter erforderlich !!

Signalumsetzer für den Mehrteilnehmerbetrieb
Der Quattro-Switch-LNB ist ein universeller Mehrteilnehmer-LNB, mit dem alle analog und digital über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote empfangen werden können. Der integrierte Multischalter ermöglicht den direkten Anschluss von bis zu vier Empfangsgeräten (z.B. vier Digitalreceiver). Für eine Erweiterung des Empfangssystems durch zusätzliche (externe) Multischalter ist dieser LNB allerdings nicht ausgelegt. Der Quattro-Switch-LNB ist eine kostengünstige Möglichkeit zur Realisierung einer Empfangsanlage mit max. vier Teilnehmern.

Artikelinformationen

EAN	4019588789807
Art.-Nr.	0007/8980
Farbe	grau
Gewicht (Karton)	300 g
Gewicht (Gerät)	240 g

Umgebungsbedingungen Betrieb

Luftfeuchtigkeit	10 ... 90 %
Umgebungstemperatur	-30 ... 60 °C

Lokal Oscillator

Low-Band	9.75 GHz
High-Band	10.6 GHz
Genauigkeit	± 1 MHz
Temperaturdrift	± 3 MHz
Phasenrauschen	-75 dBc/Hz @10kHz

LNB-Steuerung

Vertikal	11.5 ... 14 V
Horizontal	16 ... 19 V
Bandumschaltung	22 kHz

Ausgangsfrequenzbereich

Low-Band	950 ... 1950 MHz
High-Band	1100 ... 2150 MHz

Eingangsfrequenzbereich

Low-Band	10.7 ... 11,7 GHz
High-Band	11.7 ... 12,75 GHz

Geeignet für

Anzahl Orbitpositionen	1
Anzahl Teilnehmer	4

Rauschmaß

Rauschmaß	0.6 dB

Stromversorgung

Stromverbrauch	max. 200 mA

Technische Daten

Ausgänge	4
Verstärkung	52 ... 65 dB
Anschluss-Typ	F-Buchse
Feedaufnahme	40 mm
Impedanz	75 Ω
