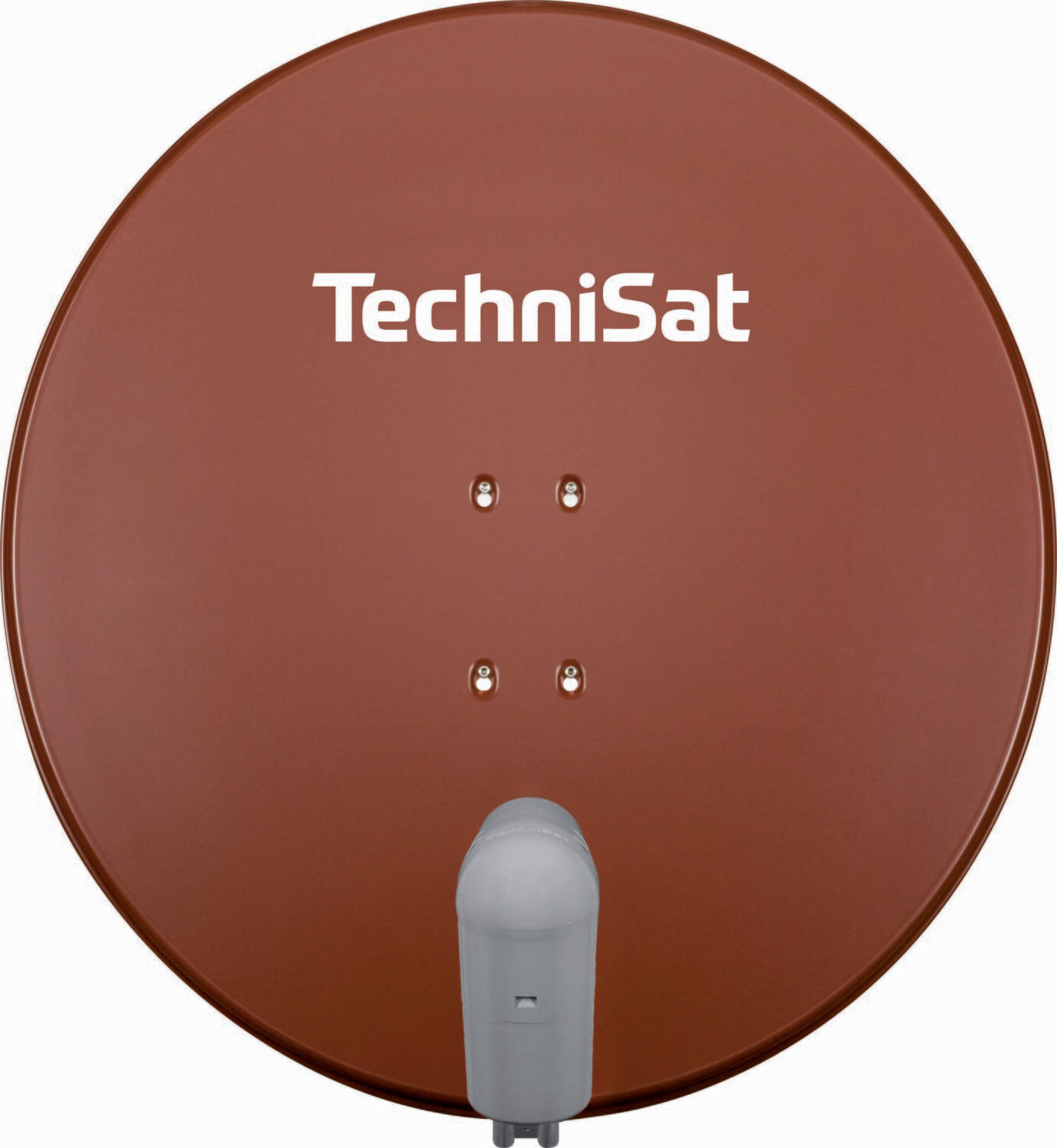

TechniSat SATMAN 850 PLUS mit UNYSAT Universal-Quattro-Switch-LNB, ziegelrot
(Abbildung ähnlich, geliefert wird LNB 0010/8980)
4 Teilnehmer können an dieser Satellitenanlage direkt angeschlossen werden; ein Multischalter ist hierbei nicht erforderlich. Der 85 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig.
Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt.
Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden.
Artikelinformationen
| EAN | 4019588489806 |
|---|---|
| Art.-Nr. | 6485/8980 |
| Farbe | ziegelrot |
| Gewicht (Karton) | 8.8 kg |
| Gewicht (Gerät) | 5.2 kg |
| Karton (BxHxT) | 88.00 x 95.00 x 24.00 cm |
Lokal Oscillator
| Low-Band | 9.75 GHz |
|---|---|
| High-Band | 10.7 GHz |
LNB-Steuerung
| Vertikal | 11,5 - 14,5 V |
|---|---|
| Horizontal | 16 - 19 V |
Allgemeine Merkmale
| Top-Ausstattung | 1 bis viele Teilnehmer |
|---|---|
| Top-Ausstattung | 1 Orbitposition (z.B. Astra 19,2° Ost) |
| Top-Ausstattung | Optimal für Wand- und Dachmontage |
| Top-Ausstattung | Zum Vielteilnehmer-Empfang sind je nach Wunsch TechniSat-Verteilelemente notwendig |
| Material | Aluminium |
| Materialstärke | 1.6 mm |
| Beschichtung | beidseitig pulverbeschichtet |
Ausgangsfrequenzbereich
| Low-Band | 950 ... 1950 MHz |
|---|---|
| High-Band | 1100 ... 2150 MHz |
Eingangsfrequenzbereich
| Low-Band | 10.7 ... 11.7 GHz |
|---|---|
| High-Band | 11.7 ... 12.75 GHz |
Geeignet für
| Anzahl Orbitpositionen | 1 |
|---|---|
| Anzahl Teilnehmer | 4 |
Rauschmaß
| Unterer Frequenzbereich | 0.6 dB max. |
|---|---|
| Oberer Frequenzbereich | 0.6 dB max. |
Technische Daten
| Nennmaß | 0.85 m |
|---|---|
| F/D | 0.67 |
| G/T | 17.2 dB/K |
| Offsetwinkel | 21 ° |
| Gewinn | 38.2 dBi @11,3 GHz |
| Mast Ø | 65 mm max. |
| Feedaufnahme | für UNYSAT-Universal-LNB |
