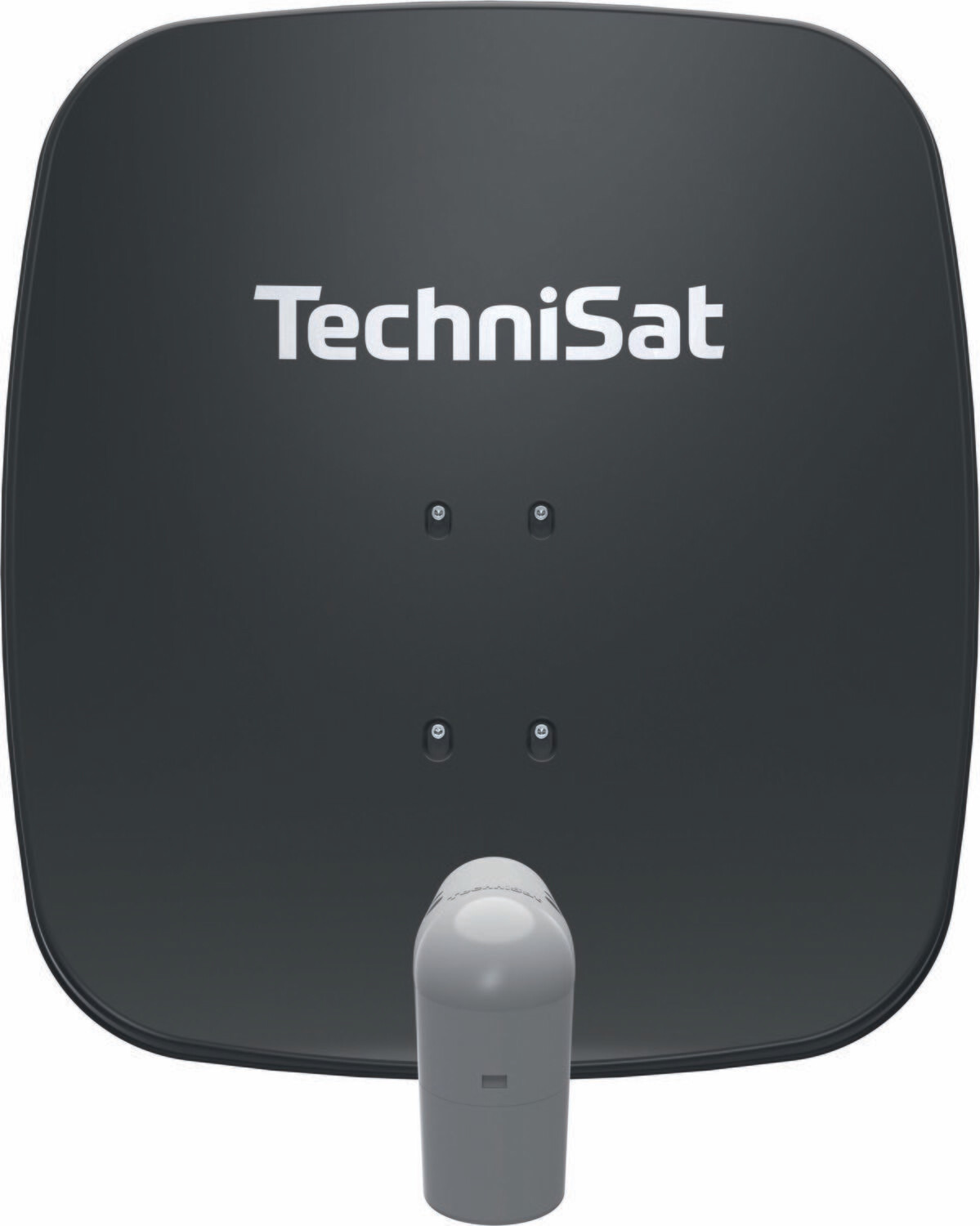

TechniSat SATMAN 65 PLUS mit UNYSAT-Quattro-LNB, schiefergrau

(Abbildung ähnlich, geliefert wird LNB 0010/8880)

mehrere Teilnehmer können an dieser Satellitenanlage angeschlossen werden; ein Multischalter ist hierbei zwingend erforderlich. Dieser Multischalter ist im Lieferumfang nicht enthalten. Der 65 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig.

Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt.

Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden.

Artikelinformationen

EAN	4019588888036
Art.-Nr.	2365/8880
Farbe	schiefergrau
Gewicht (Karton)	6.6 kg
Gewicht (Gerät)	4.2 kg
Karton (BxHxT)	88.00 x 88.00 x 24.00 cm

Lokal Oscillator

Low-Band	9.75 GHz
High-Band	10.7 GHz

LNB-Steuerung

Vertikal	11,5 - 14,5 V
Horizontal	16 - 19 V

Allgemeine Merkmale

Top-Ausstattung	gewohnte TechniSat Qualität
Top-Ausstattung	1 Orbitposition (z.B. Astra 19,2° Ost)
Top-Ausstattung	Optimal für Wand- und Dachmontage
Top-Ausstattung	Zum Vielteilnehmer-Empfang sind TechniSat-Verteilelemente notwendig
Material	Aluminium
Materialstärke	1.6 mm
Beschichtung	beidseitig pulverbeschichtet

Ausgangsfrequenzbereich

Low-Band	950 ... 1950 MHz
High-Band	1100 ... 2150 MHz

Eingangsfrequenzbereich

Low-Band	10.7 ... 11.7 GHz
High-Band	11.7 ... 12.75 GHz

Geeignet für

Anzahl Orbitpositionen	1
Anzahl Teilnehmer	je nach Multischalter (nicht im Lieferumfang enthalten)

Rauschmaß

Unterer Frequenzbereich	0.6 dB max.
Oberer Frequenzbereich	0.6 dB max.

Technische Daten

Nennmaß	0.65 m
F/D	0.69
G/T	14.5 dB/K
Offsetwinkel	27 °
Gewinn	35.7 dBi @11,3 GHz
Mast Ø	65 mm max.
Feedaufnahme	für UNYSAT-Universal-LNB
